一、产品介绍

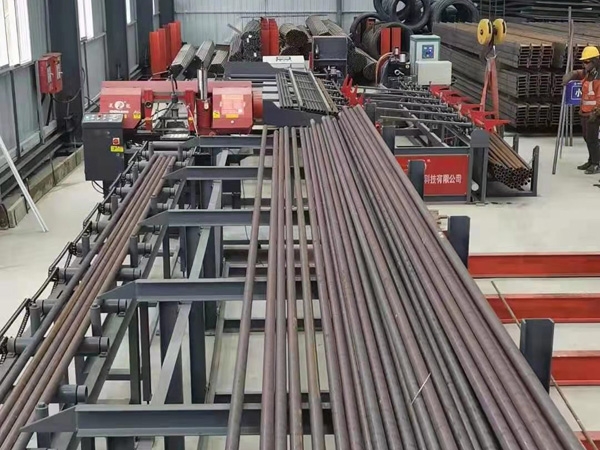

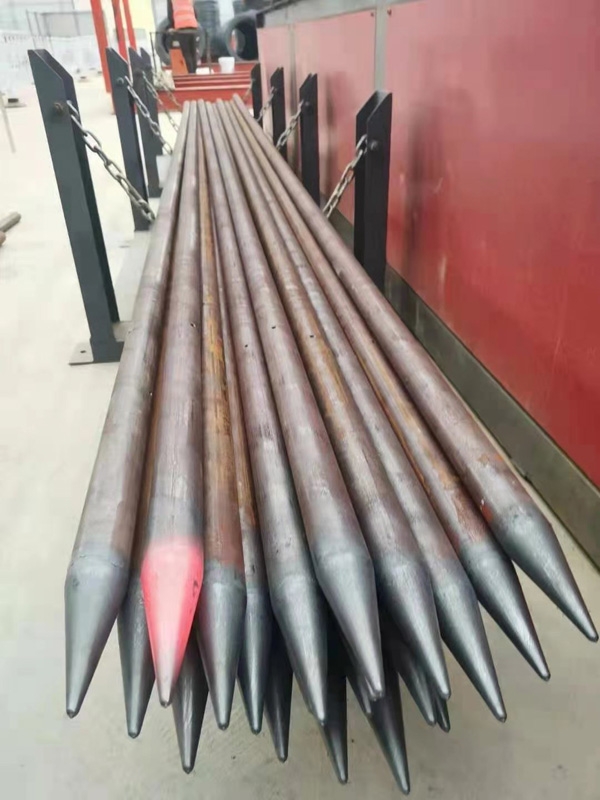

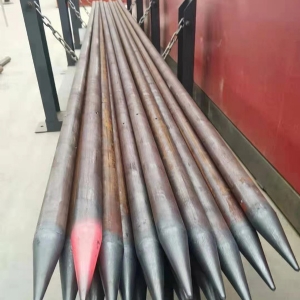

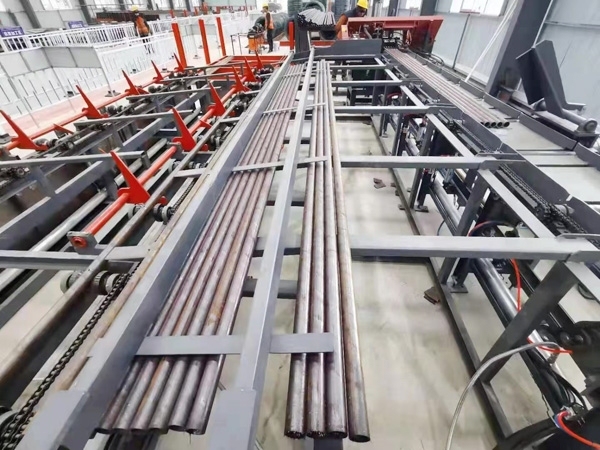

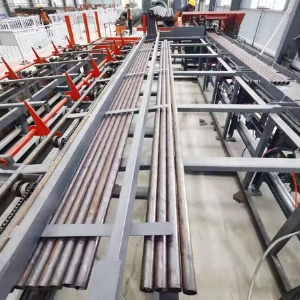

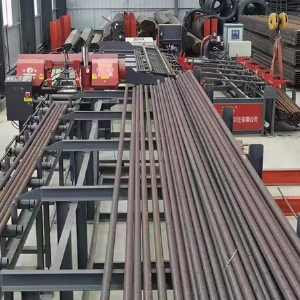

设备集中钢管打孔和缩尖工序在一体的生产线，操控台控制整个加工流程，从钢管原料到后面钢管表面打孔和前端缩尖加工完成的成品，生产线可以加工多种长度规格、注浆孔布局规格的钢管，具有生产效率高、操控自动化程度高的优点。
二、产品优势
1、整机采用自动化流水线设计理念，过程把控，传感器检测定位。
2、送料机构采用可实现管件锁紧、同时具备旋转功能的机构。送料和旋转均采用伺服PLC控制系统。

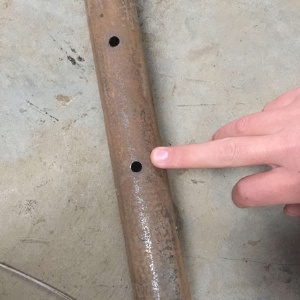

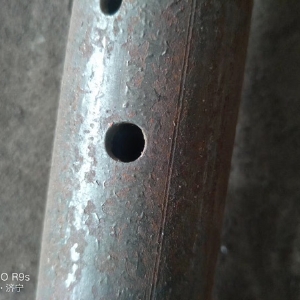

3、设备送料机构可实现360°旋转，实现一次送料多位置割孔的功能！
4、钢管输送到位由传感器检测，无需人为操作。
5、智能化装备工作效率是人工10倍以上，准确尺寸定位，误差小，忽略劳动强度带来的人工滞后。
三、技术参数
| 钢管规格（mm） | ø42、ø50 |
| 钢管长度（m） | ≤6 |
| 孔直径（mm） | 8φ4～φ30 |
| 等离子电源（A） | 120 |
| 加热方式 | 高频感应加热炉 |
| 送料方式 | 气缸夹持送料 |
| 额定功率（KW） | 105 |
| 控制方式 | PLC |
| 设备总重（KG） | 25 |
| 设备外形尺寸（m） | 38x20x2.1 |

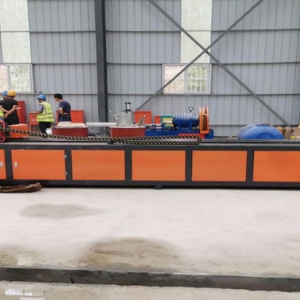

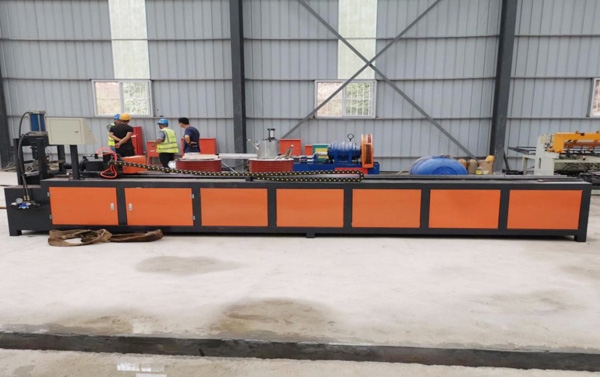

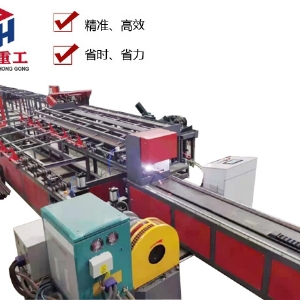

设备细节（智能小导管割孔机）
一、设备构造
二、机械性能及主要适用范围

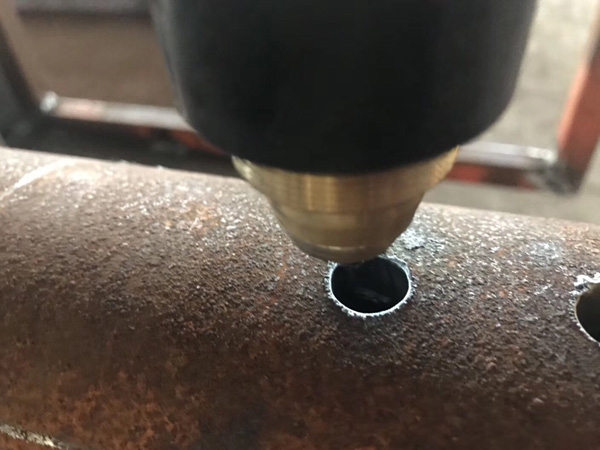

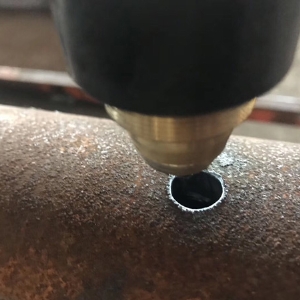

数控激光割孔机属于一种全新设计的金属加工设备，采用了二十世纪末先进的绝缘栅大功率晶体管IGBT及脉冲宽度调制（PWM）软开关技术设计制造。该系列切割机可以切割所有金属材料，特别适合于切割火焰切割法不能切割的高合金钢和有色金属。该系列切割机具有理想的静外特征及良好的动态特性，具备高频引弧功能，特点如下：
1、 电弧能量高度集中，稳定性好，切割能力强
2、 切割速度快（是气割的3-5倍）
3、 切害成本低。
4、 切口狭窄，光洁。整齐，接近于垂直，
5、 工件变形小。
6、 切割电流连续可调。
7、 引弧容易。
8、 操作非常方便。
9、高 效率，高功率因数，是一种高 效节能设备。
10、噪音低，适应性强。
三、主要技术参数 ：
| 主要技术参数项目 | 单位 | 数值范围 |
| 割 孔 能 力 | mm | φ42*3.5～φ108*7.5mm |

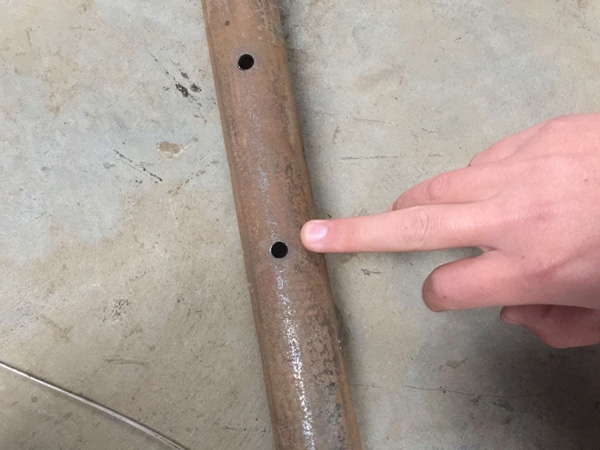

| 割 孔 尺 寸 | mm | φ4～φ30 |
| 加工有效长度 | mm | 500～6000 |
| 割 孔 速 度 | sec | 1.8 |
| 送 料 速 度 | mm/sec | 200-800 |
| 送 料 精 度 | mm | ±0.30A |
| 电机总功率 | KW | 32kw |
| 项目型号 | HCGK-120 |
| 电源电压（V） | 三相380±10%50Hz |
| 额定输入容量（KVA） | 15 |
| 额定输入电流（A） | 23 |
| 输出电流调节范围（A） | 30-100 |
| 空载电压(V) | 360 |
| 额定负载电压（V） | 120 |
| 额定负载维持率 | 60% |
| 割炬使用气压（Mpa） | 0.4-0.6 |
| zui大切割碳钢厚度（mm） | 30 |
| zui佳切割碳钢厚度（mm） | 1-20 |
